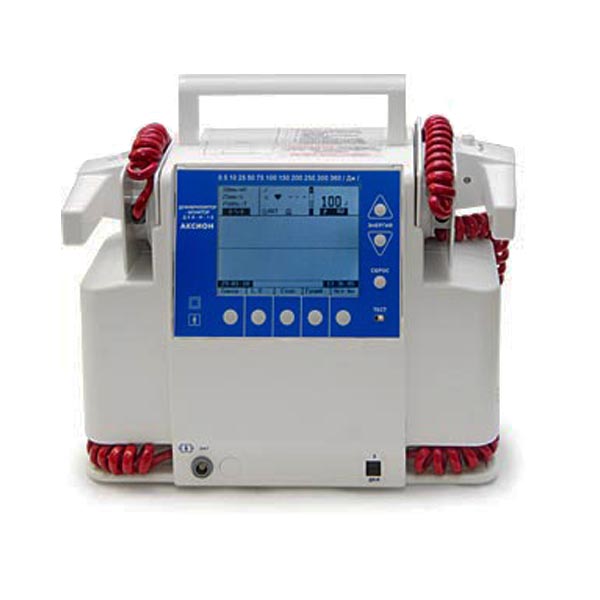

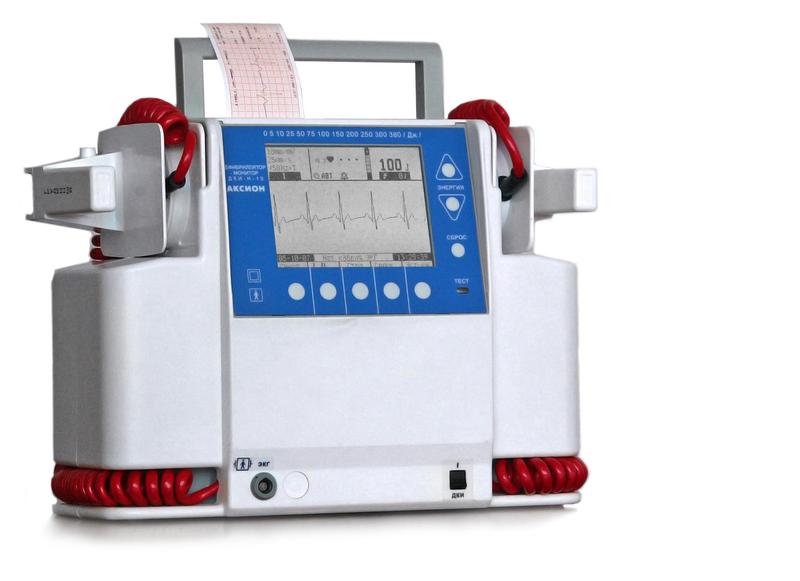

Портативный дефибриллятор – монитор ДКИ–Н–10 «АКСИОН» предназначен для лечебного воздействия на сердце человека одиночным биполярным электрическим импульсом посредством пары электродов трансторакально.
Аппарат может использоваться в медицинских стационарах, кардиологических диспансерах, для оснащения бригад скорой и неотложной помощи.
Дефибриллятор – монитор ДКИ–Н–10 «АКСИОН» позволяет наблюдать и регистрировать:
- электрокардиограмму (ЭКГ) пациента, как от электродов дефибрилляции, так и от отдельных электродов монитора;
- измерение ЧСС;
- построение и регистрацию ритмограммы и скаттерграммы R-R интервалов,
- обеспечение тревожной сигнализации при выходе параметров за установленные пределы.
Технические характеристики:
1.Аппарат состоит из двух частей:
- носимая часть – дефибриллятор со сменной батареей;
- зарядное устройство аккумуляторных батарей;
В состав носимой части входят:
- блок дефибрилляции с электродами для внешней дефибрилляции детей и взрослых, сменной батареей;
-блок монитора с электрокардиографическим кабелем, защищенным от импульсов дефибрилляции, дисплеем и регистратором.
2.Импульс дефибрилляции – биполярный трапецеидальный с ограниченной длительностью (БТОД) несимметричный с соотношением амплитуд токов отрицательной и положительной полуволн (0,5±0,1) на нагрузке 50 Ом.
Параметры импульса:
а) длительность положительной полуволны (4±1)мс, отрицательной полуволны (4±0,3) мс .б) длительность фронтов обеих полуволн – (8– 400) мкс;
в) расстояние между импульсами полуволн – (0,3 – 1,0) мс.
Использование формы импульса, указанной на рисунке 1, позволяет осуществить эффективную дефибрилляцию и кардиоверсию в случае фибрилляции или мерцания предсердий меньшей энергией по сравнению с затрачиваемой при использовании монополярной формы импульса.
Биполярный трапецеидальный несимметричный импульс обеспечивает высокую выживаемость пациентов после остановки сердца с помощью высокоэффективной пульсовой энергии, обладающей более щадящим воздействием на сердечные ткани.
3.Максимальная энергия на нагрузке 50 Ом – (360 ± 54) Дж.
4.Аппарат обеспечивает следующие энергии, задаваемые дискретно:
а) 5, 10 Дж – с абсолютным отклонением ±3 Дж;
б) 25, 50, 75, 100, 150, 200 Дж – с относительным отклонением на нагрузке 50 Ом - ± 15%, а на нагрузках 25 и 100 Ом - ±30%.
5.Время набора энергии:
200 Дж – не более 6 с;
6. Аппарат обеспечивает ограничение тока дефибрилляции при сопротивлении пациента менее 25 Ом на уровне (30±10) А.
7. Аппарат блокирует набор и выдачу энергии при сопротивлениях пациента менее 12 Ом или более 200 Ом, а также при разомкнутых или замкнутых электродах с выдачей информации на экран дисплея.
8.Выдача импульса дефибрилляции - от кнопок РАЗРЯД на электродах или синхронно с R–зубцом.
9.Автоматический сброс накопленной энергии на внутреннюю нагрузку происходит через 30 с после ее набора.
10.Принудительный сброс накопленной энергии на внутреннюю нагрузку в случае отказа от дефибрилляции.
11.Визуальная и звуковая сигнализация процессов набора и хранения энергии. Выдача речевых подсказок.
12.Формирование сигнала АВАРИЯ в случае отказа высоковольтной части аппарата.
13.Количество разрядов энергии 200 Дж от полностью заряженной батареи – не менее 70, при емкости 50% – не менее 30.
Время непрерывной работы в режиме монитора от полностью заряженной батареи – не менее 3 часов, в режиме от внешнего аккумулятора – 0,9×С (час), где С – емкость полностью заряженного внешнего аккумулятора, в ампер-часах.
14.Встроенный эквивалент нагрузки с индикатором отданной энергии.
15.Питание аппарата:
– сеть переменного тока (190…250) В, частотой (50±0,5)Гц, мощность, потребляемая от сети – не более 250 ВА;
– сеть постоянного тока (12 - 20)В с током потребления не более 0,5 А в режиме монитора и не более 10 А в режиме набора энергии;
– сменная аккумуляторная батарея 14 В, 2 А/ч;
– зарядное устройство батареи с автоматическим отключением.
Время заряда батареи – не более 4 часов;
– четырехуровневый индикатор состояния батареи в режиме мониторирования и набора энергии;
1.2.16 Два канала приема ЭКГ с чувствительностью 5, 10, 20 мм/мВ.
Скорость изменения информации на экране дисплея 12,5; 25; 50 мм/s.
Три отведения по выбору с передней панели.
1.2.17 Диапазон измерения ЧСС – от 30 до 300 ударов в минуту, установка границ тревожной сигнализации ЧСС – от 30 до 240 ударов в минуту.
1.2.18 Отключаемый антитреморный фильтр.
1.2.19 На экран дисплея выводятся значение набираемой энергии, один из каналов ЭКГ, состояние встроенной батареи, номер выбранного отведения, http://mtex.pulscen.com.ua/
|
