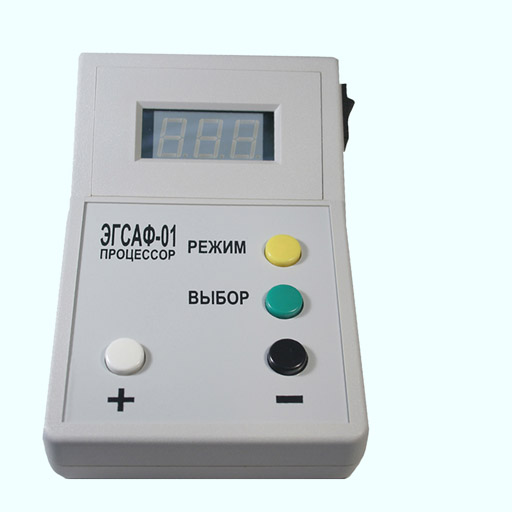

Аппарат ЭГСАФ-01 «Процессор» (Гальванизация, Электрофорез, Электросон, Электроанальгезия)
Аппарат ЭГСАФ-01 «Процессор» предназначен для использования в качестве источника постоянного или импульсного токов для реализации лечебных и профилактических функций:
гальванизации и лекарственного электрофореза;
электросна;
электроанальгезии;
других функций, основанных на воздействии постоянного или однополярного импульсного токов.
Электронная токовая стабилизация, обеспечиваемая микропроцессорным управлением.
ОСНОВНЫЕ ПАРАМЕТРЫ:
Аппарат должен обеспечивать выбор и установку следующих режимов работы:
«Гальванизация» и «Электрофорез» (режим постоянного тока «ПОС»),
«Электросон» («СОН»),
«Анальгезия» («AHA»).
Технические характеристики :
Электронная токовая стабилизация, обеспечиваемая микропроцессорным управлением
Электропитание аппарата осуществляетсяот сети переменного тока напряжением 220 В, с допустимым отклонением 10%, 50 Гц.
Мощность, ВА - 9,0
Ток в цепи пациента при нагрузке 500 Ом, мА - 0,1 45,0
Габаритные размеры (без источника питания), мм -155 х 100 х 55
Масса (без источника питания), кг - 0,3

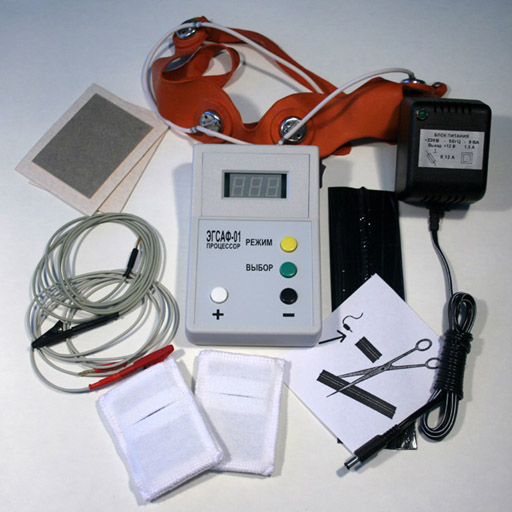

Базовый комплект поставки аппарата ЭГСАФ-01-"Процессор":
Аппарат ЭГСАФ-01 - 1 шт.
Блок питания - 1 шт.
Провода пациента - с штекерами диаметром 2 мм для соединения с электропроводящей силиконовой лентой, многоразовыми электродами из углепроводной ткани, одноразовыми электродами и электродам для других аппаратов и пр.
Маска для электросна и электроанальгезии - 1 шт.
Адаптер с разъемом d=2 мм и коннектором "крокодил"- 2шт.
Многоразовые электроды (прямоугольные) из углепроводной ткани (пр-ва России) - 2 шт.
Одноразовые электроды (прямоугольные) пр-ва России - 2 шт.
Электропроводящая силиконовая лента с 2-мм разъемом по центру шириной 55 мм позволяет вырезать электроды требуемого размера и конфигурации (пр-ва Италии)-20 см. в том числе для использования в качестве "флажков" для многоразовых электродов из углепроводной ткани (пр-ва России).
Эквивалент нагрузки - 1 шт.
Футляр для аппарата и аксессуаров 1 шт.
Руководство по эксплуатации - 1 шт.
Характеристики режимов:
Метод "Гальванизация" и "Электрофорез"(режим постоянного тока "ПОС")
Выходной ток на нагрузке 500 Ом:
0,1 - 45 мА
Допустимое отклонение величины выходного тока от установленного:
при токе менее 4,0 мА +/- 0,2 мА
при токе более 4,0 мА +/- 5%
Установка времени процедуры: 0 - 30 мин с дискретностью 1 мин
Алгоритм токовой стабилизации
Блокировка:
при подаче напряжения в цепь пациента до начала процедуры
в случае короткого замыкания электродов
при превышении максимального амплитудного значения тока свыше 47 мА
Метод "ЭлектроСон" ("СОН")
Амплитудное значение тока на нагрузке 500 Ом: 0,1 - 45,0 мА при уровне дополнительной постоянной составляющей 0 - 2,0 мА
Отклонение амплитудного значения тока от установленного:
при токе менее 4,0 мА +/- 0,2 мА
при токе более 4,0 мА +/- 5%
Установка времени процедуры: 0 - 120 мин с дискретностью 1 мин
Частота следования импульсов: 1 - 160 Гц с дискретностью 1Гц
Длительность импульсов: 0,2 - 2,0 мС
Алгоритм токовой стабилизации
Блокировка:
при подаче напряжения в цепь пациента до начала процедуры
в случае короткого замыкания электродов
при превышении максимального амплитудного значения тока свыше 47 мА
Метод "Анальгезия" ("АНА")
Амплитудное значение тока на нагрузке 500 Ом:0,1 - 45,0 мАпри уровне дополнительной постоянной составляющей 0 - 2,0 мА
Отклонение амплитудного значения тока от установленного:
при токе менее 4,0 мА +/- 0,2 мА
при токе более 4,0 мА +/- 5%
Установка времени процедуры: 0 - 120 мин с дискретностью 1 мин
Частота следования импульсов: 0,1 - 2 кГц - с дискретностью 0,01 кГц
Два режима переменной скважности
Длительность импульсов:
3,5 - 4 мС - при низкочастотной анальгезии
0,2 - 0,5 мС - при высокочастотной анальгезии
Количество импульсов в пачке при низкочастотной анальгезии: 1- 60 шт при скважности 2,3,4
Алгоритм токовой стабилизации
Блокировка:
при подаче напряжения в цепь пациента до начала процедуры
в случае короткого замыкания электродов
при превышении максимального амплитудного значения тока свыше 47 мА
